Именные приборы

[scbist 1871]

На днях наткнулся на заметку на английском в которой упоминался блок Гейджа (в гугловском переводе). На иллюстрации была коробка с КМД.

Я задал вопрос Гуглу. Оказалось, что и в самом деле это наши КМД. Но вот это не единственное их название. Википедия мне выдала

Цитата

Калибровочные блоки (также известные как калибровочные блоки , калибры Йоханссона , калибры скольжения или блоки Йо )

и

Цитата

 Калибровочные блоки были изобретены в 1896 году шведским механиком Карлом Эдвардом Йоханссоном

Пришла в голову идея, а не собрать ли здесь такие именные СИ?

Не обязательно по имени изобретателя, но и, например, женевская линейка, которую все знают как контрольную типа КЛ.

Если есть желание и информация, присоединяйтесь.

[владимир 332 1347]

Штангециркули:

с глубиномером

Колумбус или колумбик

разработан и запатентован американской фирмой "COLUMBUS" в конце 19 - начале 20 вв.

Среди работников авиационной промышленности встречается другое народное название этого типа штангенциркуля - "маузер". Это связано с тем, что для развивающейся советской авиапромышленности, в 30-х гг. ХХ в. измерительный инструмент приобретался в Германии. А одним из лучших немецких производителей являлась оружейная фирма "MAUSER"

https://yandex.ru/q/tech/7084364546/?utm_source=yandex&utm_medium=feature_click

а Данный штангенциркуль было произведен в 1930 году на Сестрорецком инструментальном заводе им. С.П.Воскова.

https://welder-history.livejournal.com/307792.html



А назвали так, потому что если взять его за в руки, то он похож на пистолет маузер с длинным дулом.

...

у в наших местах маленький штангенциркуль называли маузер...Обычно говорили: у тебя свободен маузер,дай замерить(это 1971-1978 гг)



[владимир 332 1347]

Не моя епархия , но осталось в памяти с прежнего места работы

Прибор Петрова ППР-2М

ППР-2М (прибор переносной системы Петрова)  — универсальный жидкостной мановакуумметр, предназначенный для для поверки дифманометров-расходомеров переменного перепада, вакуумметров, тягомеров, тягонапоромеров и других средств измерения давления.

 https://теплоприбор.рф/catalog/ppr-2m-pribor-perenosnoj-sistemy-petrova/?ysclid=muzy5tbtve281129503

P.S.



[владимир 332 1347]

Из медицины

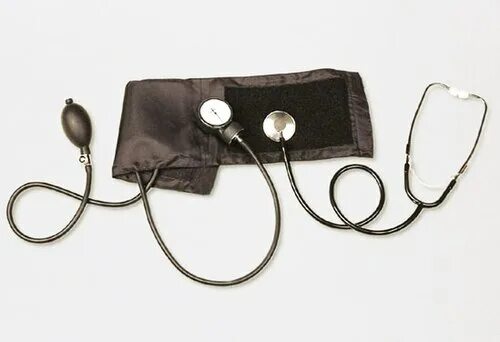

Тонометр Короткова

Тонометр по методу Короткова — это прибор для измерения артериального давления, принцип работы которого основан на аускультативном (слуховом) методе, разработанном русским хирургом Николаем Сергеевичем Коротковым в 1905 году. Этот метод до сих пор считается эталонным неинвазивным способом определения давления, утверждённым Всемирной организацией здравоохранения ещё в 1935 году.

Тонометр механический в футляре ИАД-01-1- КОРОТКОВЪ

https://www.ozon.ru/product/tonometr-mehanicheskiy-v-futlyare-iad-01-1-korotkov-komplektatsiya-1fl-obhvat-manzhety-24-42sm-3573392122/?at=1uin1Qkm8wbA7jaHYAodVIpL8Mry0ig3&sh=KBHBXPFhVA



Изменено 12 часов назад пользователем владимир 332

[владимир 332 1347]

Весы Беранже

Торговые весы системы Беранже, в простонародье именуемые «уточками», всегда привлекали внимание коллекционеров благодаря своему традиционно богатому декорированию.

Они обязаны своим появлением французскому изобретателю Жозефу Беранже. Примерно в 1850 году он предложил усовершенствовать конструкцию весов своего предшественника Жиля де Роберваля дополнительными рычагами, что позволило повысить чувствительность устройства. Весы инновационной конструкции были запущены в массовое производство лишь в начале ХХ века. Их долгое время можно было наблюдать на прилавках советских магазинов.

Весы системы Беранже до 2 кг, производства «Ленинградский завод "Красногвардеец"», 1931 года выпуска

https://музейвесов.рф/type/vesy-beranzhe



Государственный реестр средств измерений

Номер	Наименование	Тип	Производитель	Страна	Скачать
00065-46	Весы Беранже 5 кг	Нет данных	Завод № 234 Главторгмаш, г.Москва	Россия
00070-47	Весы настольные Беранже грузоподъемностью 2, 5, 10 и 20 кг	Нет данных	Артель металлопрома, г.Глазов	Россия
00005-40	Весы столовые системы Беранже грузоподъемностью 10 кг		1-й Весовой завод, г.Москва	Россия
00004-40	Весы столовые системы Беранже грузоподъемностью 2 кг		Завод Кутшо, г.Киров	Россия









Цитата



6 Технические требования к весам с неавтоматическим установлением показаний

• простые равноплечие весы и весы с соотношением плеч 1/10;
• простой безмен с передвижными гирями (римский безмен);
• весы Роберваля и Беранже;
• весы с соотношением платформ; и
• весы безменного типа с передвижными гирями.



•

Изменено 12 часов назад пользователем владимир 332

[владимир 332 1347]

Изменено 44 минуты назад пользователем владимир 332

[Доктор права 16]

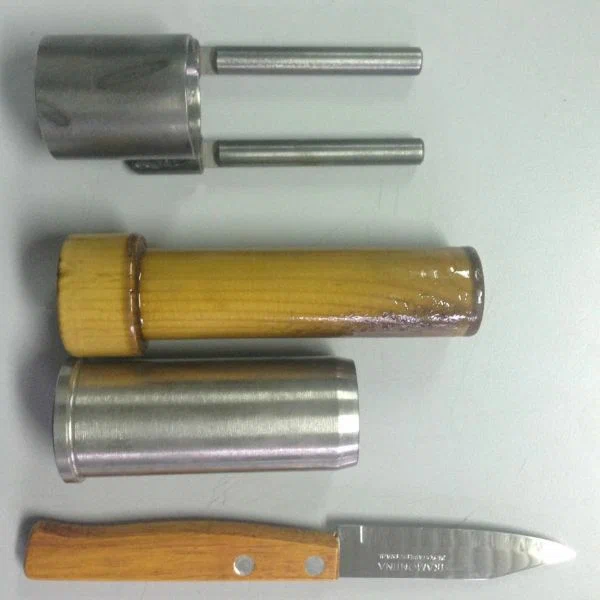

Прибор Журавлева 20074-00, Для отбора образцов хлебобулочных изделий по ГОСТ 5669-96 и их испытаниях на пористость, применяются на предприятиях пищевой промышленности.

[М.Н. Ситаев 568]

 «кольца Гельмгольца» (иногда ещё «катушки Гельмгольца») — в честь немецкого физика Германа Гельмгольца. По сути, это система из двух одинаковых кольцевых катушек, которые располагают соосно (на одной оси) параллельно друг другу. Ключевой момент: расстояние между центрами катушек делают равным их среднему радиусу. В пространстве между катушками (точнее, в центральной зоне) формируется довольно обширная область, где магнитное поле получается очень однородным — то есть его напряжённость почти не меняется от точки к точке. Для сравнения: если взять одну катушку, зона однородности будет куда меньше. У колец Гельмгольца она приближается к сфере радиусом примерно 0,3R (где R — радиус катушки), и эта сфера немного сжата вдоль оси



[владимир 332 1347]

1 час назад, М.Н. Ситаев сказал:

«кольца Гельмгольца» (иногда ещё «катушки Гельмгольца») — в честь немецкого физика Германа Гельмгольца.

Государственный реестр средств измерений

Номер	Наименование	Тип	Производитель	Страна	Скачать
24149-02	Установка для воспроизведения магнитного поля на основе колец Гельмгольца	КГ6Н	ФГУП Циклон-прибор, г.Фрязино	Россия

https://ntd.metrologu.ru/grsi/240xx/24149-02.pdf

[scbist 1871]

Весы Мора (часто упоминаются как весы Вестфаля-Мора) — это рычажные весы с неравноплечным коромыслом, предназначенные для точного определения плотности жидкостей и твердых тел методом гидростатического взвешивания (по закону Архимеда).

[владимир 332 1347]

Прибор Вика — это стандартное лабораторное устройство, которое используют для определения сроков схватывания цементных растворов (а также гипсовых). Его назвали в честь французского инженера Луи Жозефа Вика, который внёс большой вклад в развитие технологии производства цемента.

https://kolba24.ru/product/vika-ogc-1/?ysclid=mv0pywnooz741902157







[Семен Кирюшин 80]

Микрометрический нутромер - штихмас

Название «штихмас» происходит от немецкого слова Stichmaß — «поперечный размер». Это историческое название, которое закрепилось за инструментом, предназначенным для измерения внутренних размеров — диаметров отверстий, ширины пазов и других внутренних поверхностей деталей.

[владимир 332 1347]

Твердомер по Шору (часто его называют дюрометром Шора) — это прибор для измерения твёрдости материалов, преимущественно эластичных и полужёстких: резины, эластомеров, пластиков, полиуретанов и т. п.

В чём суть метода

Метод основан на измерении глубины вдавливания индентора (специального наконечника) в материал под действием калиброванной пружины. Результат выражают в условных единицах по шкале Шора — от 0 до 100: чем выше значение, тем твёрже материал.

P.S. Про более известные твердомеры:

Роквелл, Супер-Роквелл, Бринелль, Виккерс можно не буду?
