Добрый день форумчане. Подскажите такой момент... Необходимо произвести измерения и оформить протокол измерений бойка. По логике контролируется масса(весы с требуемой точностью), диаметр бойка d90(хотя на прямую в испытаниях он не участвует)  и радиус закругления ударной часть . На рисунке конечно есть R5 закругление перехода к сферической части которые по сути не участвую в ударе. Каким измерительным инструментом с метрологической точки зрения можно воспользоваться для измерений?!


Ссылка на комментарий
Поделиться на других сайтах

Цитата

Необходимо произвести измерения и оформить протокол измерений бойка.

Так что контролировать-то надо?

Ссылка на комментарий
Поделиться на других сайтах

Диаметр штангенциркуль в рамках измерительной задачи с ценой деления нониуса 0.1 м. Допуска на радиус нет, значит можно чем угодно, что может это измерить. Я бы выбрал вообще средство контроля - радиусный шаблон например

Ссылка на комментарий
Поделиться на других сайтах

4 часа назад, AtaVist сказал:

Так что контролировать-то надо?

Как я понимаю боек для удара, значит радиус и массу

Ссылка на комментарий
Поделиться на других сайтах

2 часа назад, Семен Кирюшин сказал:

Диаметр штангенциркуль в рамках измерительной задачи с ценой деления нониуса 0.1 м. Допуска на радиус нет, значит можно чем угодно, что может это измерить. Я бы выбрал вообще средство контроля - радиусный шаблон например

Даже интересно стало, загуглил радиусный шаблон. По конструкции похож на резьбомеры) но идут #1 #2 #3 и Макс радиус 25мм. А тут боек на 90....

Ссылка на комментарий
Поделиться на других сайтах

3 часа назад, Семен Кирюшин сказал:

Диаметр штангенциркуль в рамках измерительной задачи с ценой деления нониуса 0.1 м. Допуска на радиус нет, значит можно чем угодно, что может это измерить. Я бы выбрал вообще средство контроля - радиусный шаблон например

d90, сферическая часть радиусом 50 который откладывается непонятно откуда. И это надо померить измерительным инструментом, а не математическими измерениями.....

Изменено пользователем InkognitoBY
Ссылка на комментарий
Поделиться на других сайтах

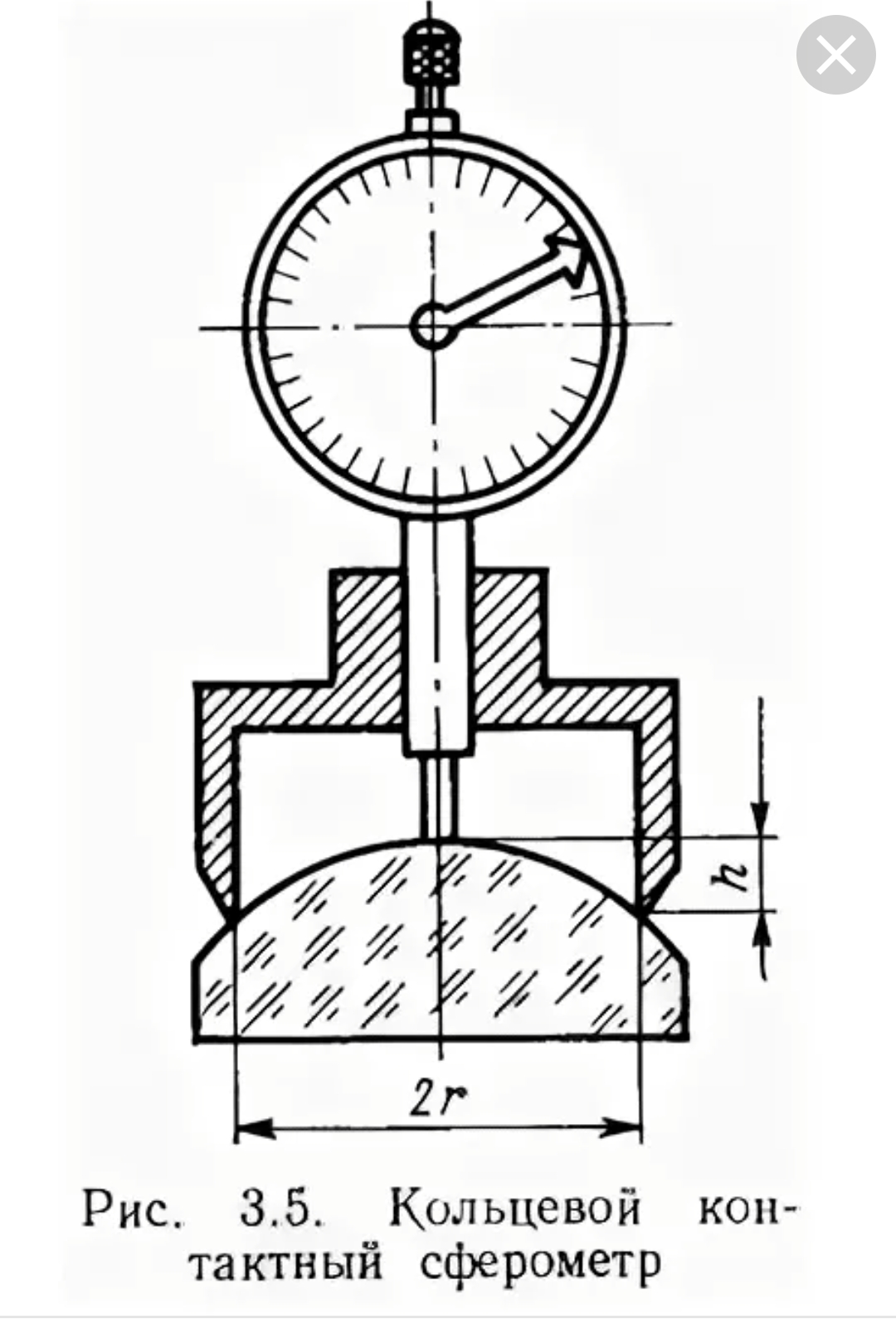

Ну если хочется именно измерить, то найдите и купите сферометр. Вряд ли он покажет конкретный размер, и потребуется пересчет. Но есть формула выссчитывающая радиус по длине и высоте хорды.Screenshot_2022-12-07-22-08-53-16_40deb401b9ffe8e1df2f1cc5ba480b12.jpg

Ссылка на комментарий
Поделиться на других сайтах

5 часов назад, AtaVist сказал:

Так что контролировать-то надо?



1 час назад, InkognitoBY сказал:

Как я понимаю боек для удара, значит радиус и массу

ГОСТ  32415-2013 https://files.stroyinf.ru/Data2/1/4293773/4293773241.pdf

Цитата

8.15 Испытания труб PVC-U и PVC-C на ударную прочность с определением показателя TIR проводят на установке, обеспечивающей свободное падение груза по направляющим с требуемой высоты.

Примечание - Сокращенное обозначение TIR «true impact rate» - «истинный показатель ударной прочности».

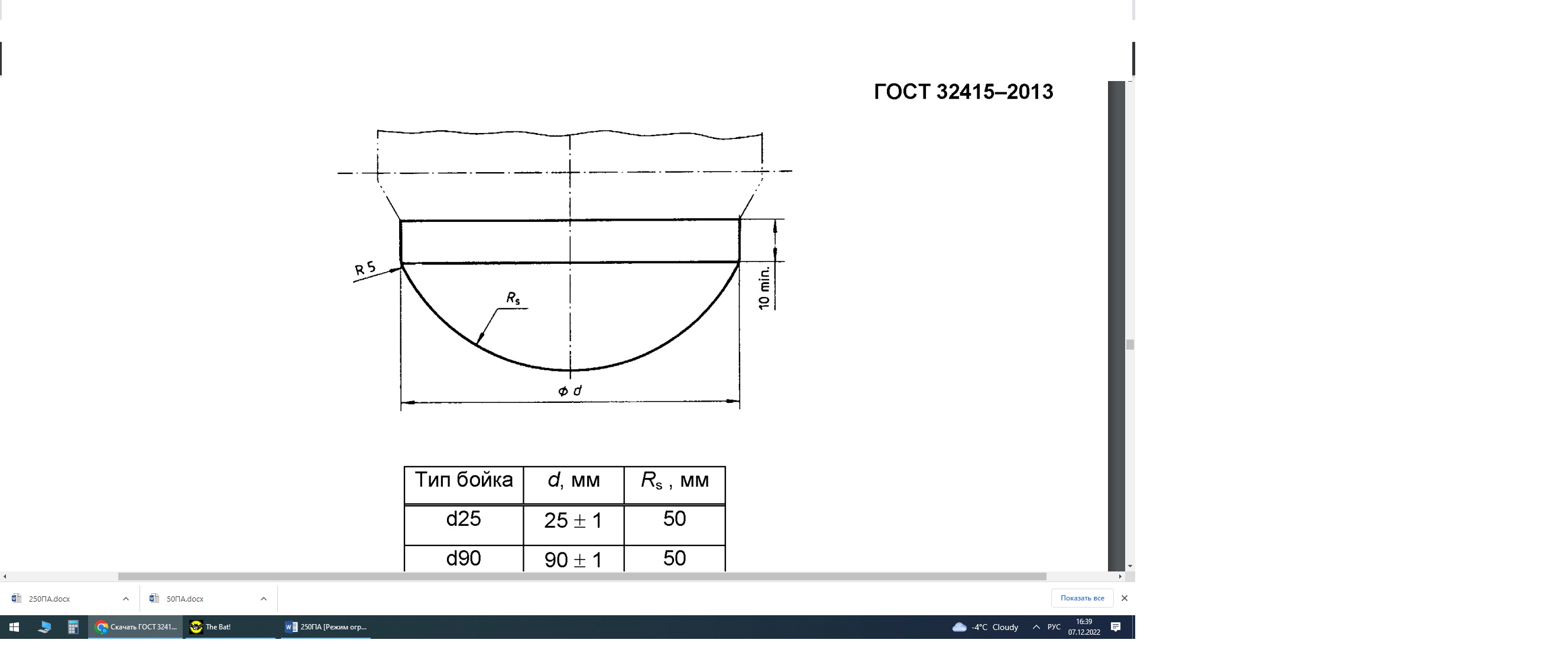

Точность установки высоты падения груза от верхней поверхности образца ±10 мм. V-образное основание с углом 120° для установки образцов должно иметь длину не менее 200 мм, и располагаться таким образом, чтобы точка удара падающего груза была в пределах 2,5 мм от его оси. Размеры сферического бойка падающего груза должны соответствовать рисунку 3.


Рисунок 3 - Боек падающего груза

Масса груза, включая массу бойка, тип бойка и высота падения груза должны соответствовать таблице 49...



5 часов назад, Korizza сказал:

Необходимо произвести измерения и оформить протокол измерений бойка.

 а протокол зачем? :unknw:

Изменено пользователем владимир 332
Ссылка на комментарий
Поделиться на других сайтах

10 минут назад, владимир 332 сказал:



ГОСТ  32415-2013 https://files.stroyinf.ru/Data2/1/4293773/4293773241.pdf



 а протокол зачем? :unknw:

Найден стандарт который написан справа на картинке. Как я понимаю в таблице параметры для испытания трубы: тип бойка, масса и высота удара... Но к чему эта информация?

Ссылка на комментарий
Поделиться на других сайтах

21 минуту назад, владимир 332 сказал:



ГОСТ  32415-2013 https://files.stroyinf.ru/Data2/1/4293773/4293773241.pdf



 а протокол зачем? :unknw:

Протокол наверное аналог свидетельства о поверке. Только оформленный в самой лаборатории калиброванным инструментом квалифицированным специалистом. А боек это испытательное оборудование/приспособление

Ссылка на комментарий
Поделиться на других сайтах

6 часов назад, Korizza сказал:

Каким измерительным инструментом с метрологической точки зрения можно воспользоваться для измерений?!

ИМХО размеры бойка достаточно контролировать специально изготовленными шаблонами по контуру на просвет с размерами: d (25 и 50 мм), Rs = 50 мм,  R = 5 мм  и 10 мм.

Изменено пользователем владимир 332
Ссылка на комментарий
Поделиться на других сайтах

47 минут назад, владимир 332 сказал:

ИМХО размеры бойка достаточно контролировать специально изготовленными шаблонами по контуру на просвет с размерами: d (25 и 50 мм), Rs = 50 мм,  R = 5 мм  и 10 мм.

Хм... С точки зрения подтверждения параметров прописанных в стандарте любой проверяющий орган врятли устроит выпиленный деревянный шаблон(например).... И опять возникнет вопрос чем подтверждены параметры соотв. шаблона требованиям стандарта?!

Ссылка на комментарий
Поделиться на других сайтах

8 часов назад, InkognitoBY сказал:

Хм... С точки зрения подтверждения параметров прописанных в стандарте любой проверяющий орган врятли устроит выпиленный деревянный шаблон(например).... И опять возникнет вопрос чем подтверждены параметры соотв. шаблона требованиям стандарта?!

Деревянный, я думаю, вряд ли, нужно что-то надёжнее. Например, возьмите лист металла 3-4 мм толщиной, в нём отфрезеруйте отверстие D100. Затем при помощи обычного штангенциркуля измерьте получившееся отверстие, затем отрежьте всё лишнее на станке или в тисках ножовкой по металлу. После чего клеймом или маркером обозначьте вашему шаблону индивидуальный номер. Ну и можете напечатать по своей форме протокол измерений, если вам нужен аттестат для проверяющих. Всё, калибр готов. Будет значительно дешевле и проще. Мы не знаем вашей инструментальной и измерительной базы, вдруг у вас КИМ есть, тогда там дел минут на 20, или как указали выше, сферометр. Для R5 можно даже купить шаблоны радиусные готовые от Измерона, №1 и отдать в калибровку, чтобы было поофициальнее. Вот такие, например: https://www.microntools.ru/i/__1_/

Изменено пользователем Enzo
Ссылка на комментарий
Поделиться на других сайтах

Я бы на чертеже дополнительно указал расстояние от верхней поверхности до центра сферы. Тогда Rs определяется гораздо проще. А R5 шаблоном радиусным. Но по этому рисунку не совсем понятно, что там.

Изменено пользователем Dom3n3c
Ссылка на комментарий
Поделиться на других сайтах
