При решении курсовой работы возник вопрос.

В задаче необходимо рассчитать посадку для подшипника скольжения.

Есть следующее предложение:

"По графику по величине функционального комплекса и по отношению l/d определяем относительные эксцентриситеты"

Вопрос: Что это за график? Где его можно посмотреть?

Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...
  • Ответы 267
  • Создана
  • Последний ответ

Лучшие авторы в этой теме

помогите решить люди добрые!При измерении падения напряжения на сопротивлении R были получены результаты: 6,53; 6,58; 6,49; 6,26: 6,60; 6,59; 6,19; 6,65; 6,71; 6,68 В. Определить, если в этом ряду измерений промах?

Ссылка на комментарий
Поделиться на других сайтах

При решении курсовой работы возник вопрос.

В задаче необходимо рассчитать посадку для подшипника скольжения.

Есть следующее предложение:

"По графику по величине функционального комплекса и по отношению l/d определяем относительные эксцентриситеты"

Вопрос: Что это за график? Где его можно посмотреть?

Анухин В.И. "Допуски и посадки" Вам в помощь

Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...

Прикрепил фото. http://hdd.tomsk.ru/desk/vcqwwcvp#

Изменено пользователем AtomSmash
Ссылка на комментарий
Поделиться на других сайтах

У Вас проблема с 1,5/1,0? Вы вероятно записали не полностью условие. Обычно на маленьких пределах класс хуже. При измерении малых сопротивлений погрешность больше. Для 20 Ом, я думаю, надо брать класс 1,0. Чтобы сказать точнее надо знать тип омметра. Берите класс 1,0 и считайте исходя из него. В остальном все как с Амперами. Найдете пределы сопротивлений. И посчитаете пределы мощностей.

Спасибо за совет!!!

Скажите пожалуйста,как рассчитать пределы мощностей,если уже знаем пределы сопротивлений и тока?!

Ссылка на комментарий
Поделиться на других сайтах

Помогите пожалуйста решить задачи!!!

1)Пик температурного минимума пришелся на третью неделю календарного года. Определить неопределенность сведений о том, в какой день недели был зафиксирован температурный минимум.

2)Максимум атмосферной тепературы был зафиксирован в июле месяце. Определить неопределенность сведений о том, в какой день месяца был зафиксирован температурный максимум.

3)Пик солнечной активности пришелся на 2004-2013 годы. Определить неопределенность сведений о том, в каком году был тзафиксирован пик солнечной активности.

4)Наибольшее количество осадков было зафиксировано в феврале месяце. Определить неопределенность сведений о том, в каком дне месяца было зафиксировано максимальное количество осадков.



Ссылка на комментарий
Поделиться на других сайтах

Здравствуйте, уважаемые метрологи!

Не могли бы вы помочь мне решить задачу (на рисунке 56 и 58). Все перерыла, не могу ничего найти, что бы помогло в решении. Даже никаких формул, просто описание преобразователя и пара общих формул. Просто хотя бы натолкните на решение и место, откуда можно взять формулы для решения. Заранее спасибо!

задачи 56-58.bmp

Ссылка на комментарий
Поделиться на других сайтах

Похоже прогноз про темы с задачами "помогите вычислить 5+5" сбывается.

Фантастика!!! обычные задачи по обработке результатов измерения вся метрологическая общественность так и не смогла решить. Это хороший показатель уровня метрологии.

Ссылка на комментарий
Поделиться на других сайтах

Господа, я не метролог и очень далек от погрешностей. Я теплотехник. Но решить задачу необходимо. помогите плз.

Найти индуктивность катушки и погрешность, с которой она определена, если полное сопротивление катушки (130±3)Ω на частоте (60±0,3) Нz, а активное сопротивление обмотки — (20±0,3) Ω.

Или хотя бы литературу, где можно посмотреть примеры решений подобных задач.

Ссылка на комментарий
Поделиться на других сайтах

  • 3 недели спустя...

Препод толком ничего не объясняет, а требует что бы мы решали такие задачи...

Помогите, ДОБРЫЕ ЛЮДИ :sos:


Ссылка на комментарий
Поделиться на других сайтах

добрый день. очень нужна помощь в написании работы по аттестации эталона давления МО манометр образовый 4 разряд. только вышла из декретного отпуска, переживаю, что не все смогу написать сама. прошу подсказать контакты того, кто может помочь по теме.

спасибо.

Ссылка на комментарий
Поделиться на других сайтах

Произведено многократное измерение расхода жидкости. Получены результаты 0,7;0,71;0,72;0,69;0,68;0,80 м3/с. Известно что случайно составляющая погрешность результата измерения подчиняется нормальному закону. Класс точности расходомера 1,0. Диапазон измерений от 0 до 1 м3/с Все известные систематические погрешности исключены.

Нужно предоставить результат многократного измерения????

Ссылка на комментарий
Поделиться на других сайтах

ну, типа ...дайте списать, а ? :yes-yes:/>

для разминки

Изменено пользователем DяDя
Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...

добрый день. очень нужна помощь в написании работы по аттестации эталона давления МО манометр образовый 4 разряд.

Попробуйте для начала почитать этот документ, если что то непонятно, спрашивайте МИ 2145-91 манометры кт 0,4.pdf

Ссылка на комментарий
Поделиться на других сайтах

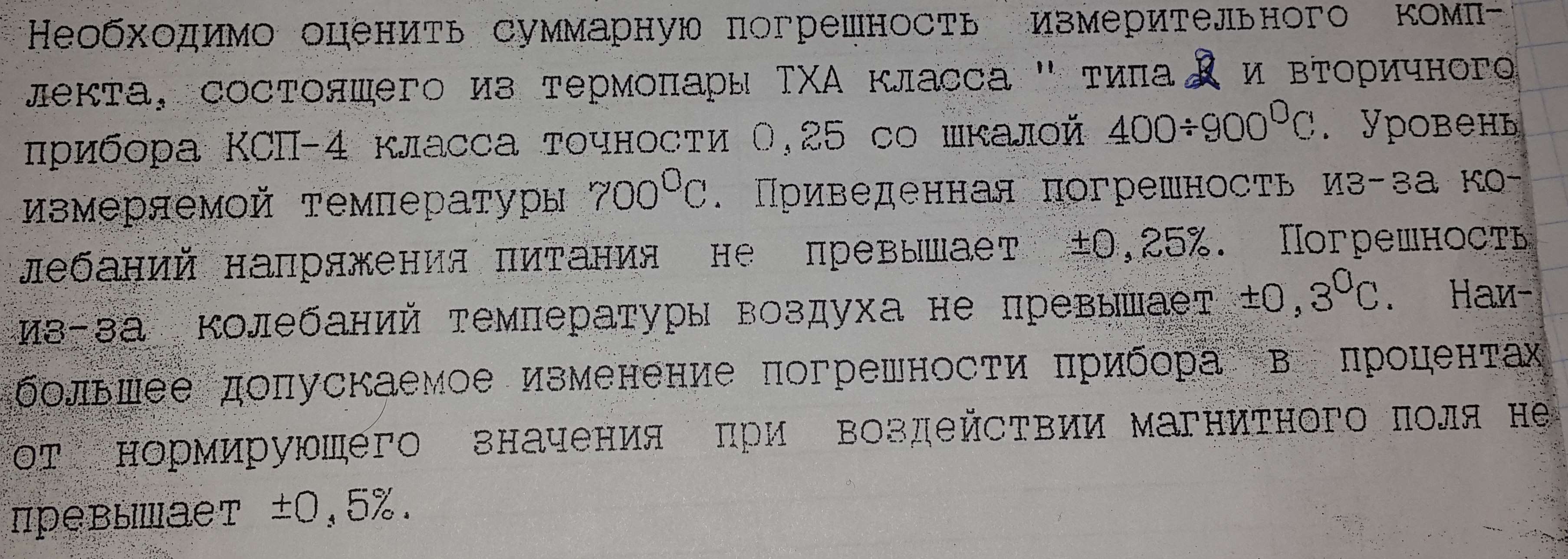

Препод толком ничего не объясняет, а требует что бы мы решали такие задачи...

Нормированное значение для расчета погрешностей - конечная отметка шкалы измерения, т.е. 900 С

Погрешность основная = 900 * 0,25% = 2,25 С

погрешность от питания = 900 * 0,25% = 2,25 С

погрешность от колебаний температуры = 0,3 С

погрешность от магнитного поля = 900 * 0,5 = 4,5 С

Суммарная погрешность = 2,25 + 2,25 + 0,3 + 4,5 = 9,3 С

Итого результат равен 700 + - 9,3 С

Относительная погрешность данного измерения = 9,3/700 = 1,3%

Изменено пользователем slepoi_mysukant
Ссылка на комментарий
Поделиться на других сайтах

Препод толком ничего не объясняет, а требует что бы мы решали такие задачи...

Нормированное значение для расчета погрешностей - конечная отметка шкалы измерения, т.е. 900 С

Погрешность основная = 900 * 0,25% = 2,25 С

погрешность от питания = 900 * 0,25% = 2,25 С

погрешность от колебаний температуры = 0,3 С

погрешность от магнитного поля = 900 * 0,5 = 4,5 С

Суммарная погрешность = 2,25 + 2,25 + 0,3 + 4,5 = 9,3 С

Итого результат равен 700 + - 9,3 С

Относительная погрешность данного измерения = 9,3/700 = 1,3%

1. У Вас не учтена погрешность термопары ТХА

2. Неправильно выбрано нормирующее значение для КСП-4, см.например, здесь:

За нормирующее значение для приборов КСП4, КСП4И, КСУ4 принимают: разность верхнего и нижнего предельных значений входного сигнала, если нулевое значение находится на краю диапазона из­мерения входного сигнала или вне его; сумму абсолютных предельных значений входного сигнала, если нулевое значение находится внутри диапазона измерения.

3. Погрешности для КСП-4 (абсолютные) рассчитать надо сначала в напряжениях, а затем, в точке 700 С, полученные значения в напряжениях по НСХ ТХА перевести в градусы.

Изменено пользователем svdorb
Ссылка на комментарий
Поделиться на других сайтах

  • 3 месяца спустя...

Добрый день. Можете помочь в решении задачи или дать ссылку на материалы необходимые для решения?

В круг для измерения тока включены последовательно 2 измерительные приборы. В кругу протекает ток, изменяющийся по формуле:i = Im (а + b · sinωt). Первый амперметр (магнитоэлектрический) имеет предел измерения IN1 = 5А, его шкала содержит n1 = 100 делений; второй амперметр (электродинамический) в соответствии IN2 = 5В и n2 = 100. На сколько делений отклонятся указатели этих приборов? Разработать кривую тока, привести уравнения преобразования приборов и дать объяснения. Im = 1A, a = 0.2, b = 0.2

P.S. Извиняюсь за опечатку в заглавии темы, незаметил сразу :(

Изменено пользователем Gicil
Ссылка на комментарий
Поделиться на других сайтах

  • Специалисты
Извиняюсь за опечатку в заглавии темы,

Только в заглавии? Я не большой знаток Русского языка, да и в нужные клавиши не всегда попадаю, но у меня такое ощущение, что это машинный перевод с китайского.

У нас не говорят в круг, говорять в цепь.

У приборов магнитоэлектрической и электродинамической систем указателями являются стрелки.

Если второй прибор амперметр, то единица измерения как и у первого А (Ампер), а не В (Вольт).

Разрабатывать Вам ничего не надо. Надо нарисовать график тока по приведенной формуле. По вертикали откладывается значение тока, по горизонтали - время (для простоты можете откладывать угол, т.к. в формуле синус). Для понимания достаточно нарисовать два периода колебаний.

Уравнений для приборов в сети море. Обратите внимание на что реагирует каждый из приборов.

Почитайте, что такое среднее значение, действующее, амплитудное...

Ссылка на комментарий
Поделиться на других сайтах

  • 4 недели спустя...

Метрологическая задача. Записать результат измерения сопротивления по следующим данным: Класс точности вольтметра – 0.2; Uк = 50 В. Класс точности амперметра – 0.2; Iк = 2,5 А; U пит = 36 В; переменное (50 Гц); погрешность  1 В.

Результаты измерений U и I

№ 1 2 3 4 5 6

U, B 35,00 35,20 34,80 34,68 35,04 34,62

I, A 2,25 2,24 2,26 2,28 2,27

помогите пожалуйста не соображающему заочнику

Ссылка на комментарий
Поделиться на других сайтах

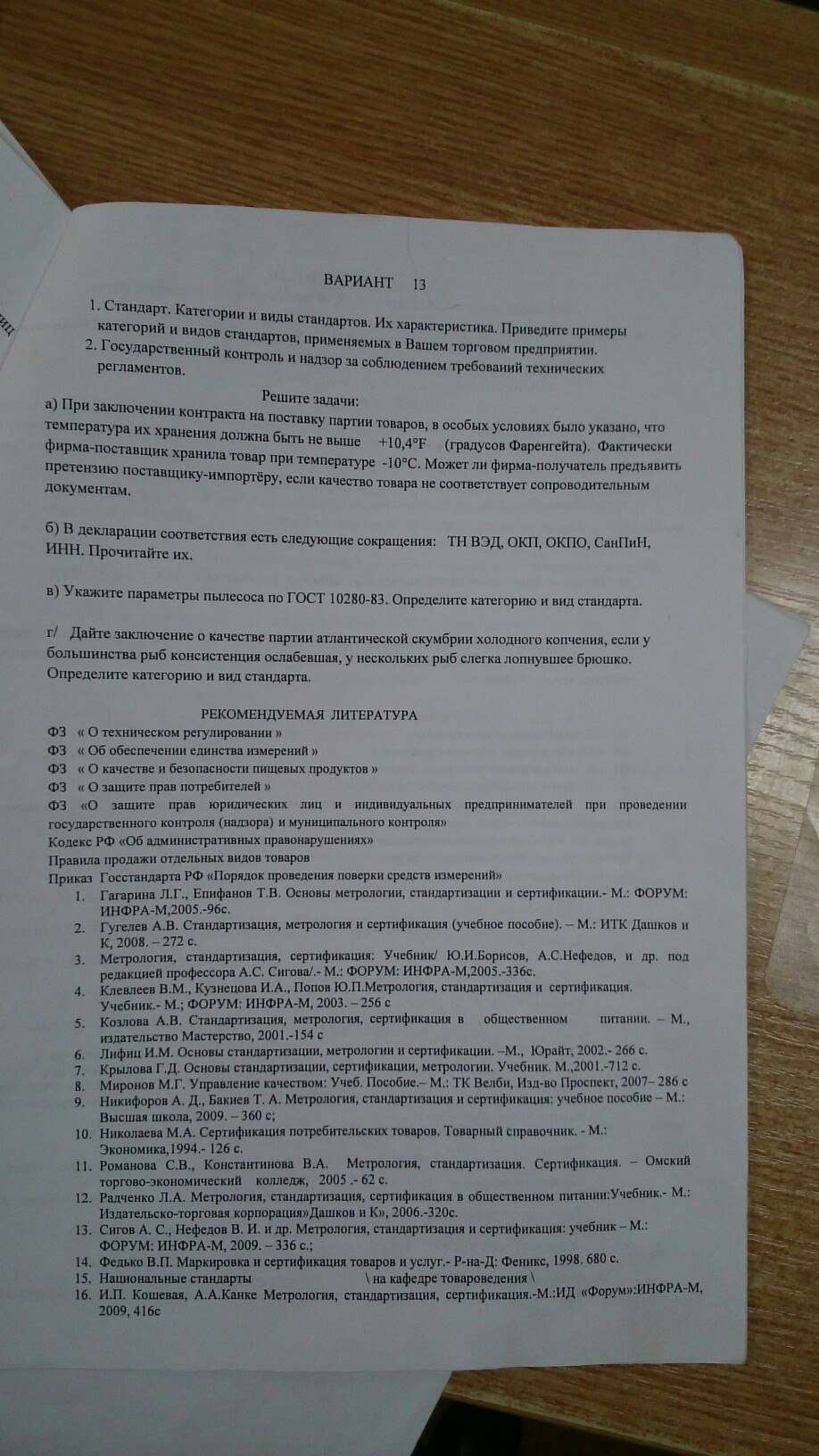

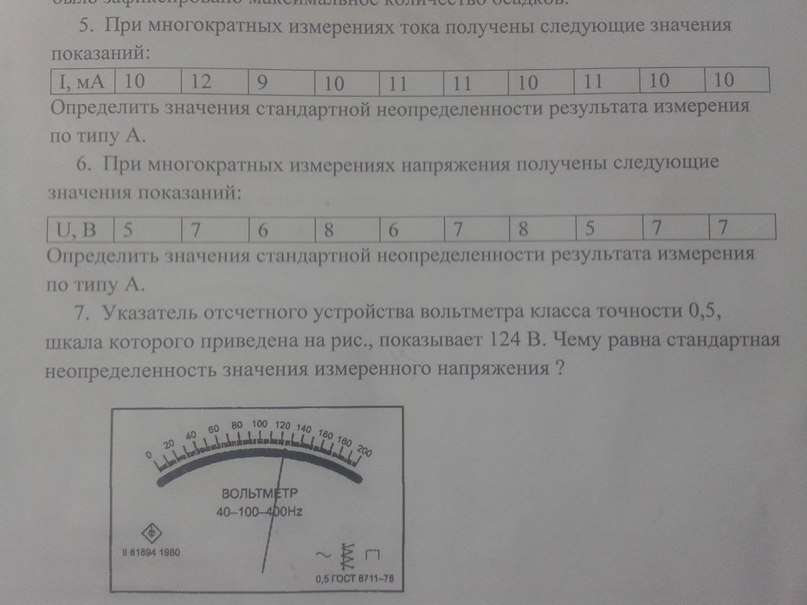

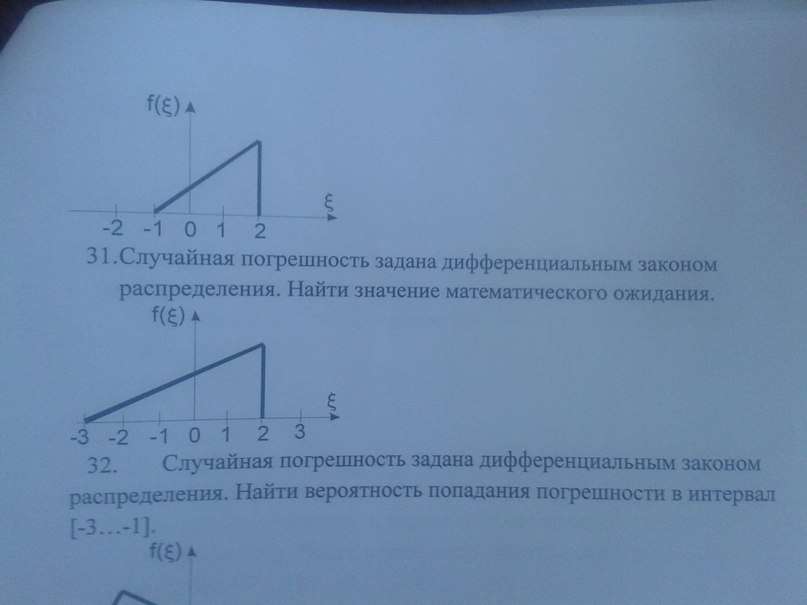

Здравствуйте, помогите пожалуйста решите задачи, учусь на первом курсе дали контрольные задачи, не могу разобраться что да как делать.


Ссылка на комментарий
Поделиться на других сайтах

Прошу помощи в решении задачи.

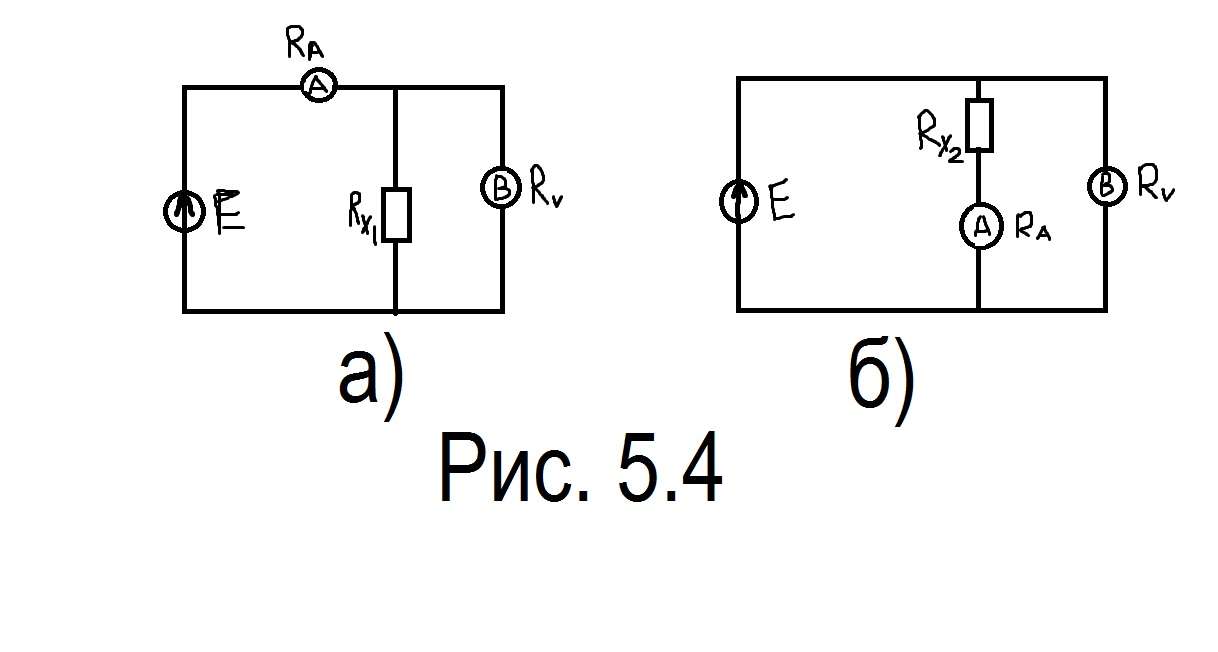

Определите различие в точности методов измерений сопротивления Rx на основании закона Ома, схемы которых приведены на рисунке 5.4, если показания амперметра I и вольтметра V соответственно равны:I1=0,8A,U1=6B и I2=8 мА, U2=180B. c559fcd7087d.jpg

По этому вопросу нашел не много, только что при измерении по схеме (а), амперметр измеряет ток который идет и через резистор и через вольтметр. Тогда по закону Ома Rx=U1/(I1-U1/Rv). По второй схеме, тут уже вольтметр измеряет падение напряжения и на Rx и на амперметре, тогда по закону Ома Rx=U2/I2-Ra. что дальше делать не понятно, и не совсем мне понятно цель задачи, как я понял нужно найти отношение абсолютных погрешностей измерения сопротивления.Формула дельта=Хизм-Хд, по формулам выше мы вычисляем Хизм? в этом вот трудности, нужно получается еще два уравнения. Помогите разобраться пожалуйста.


Ссылка на комментарий
Поделиться на других сайтах

В тех случаях, когда сопротивления приборов неизвестны и, следовательно, не могут быть учтены, нужно при измерении малых сопротивлений пользоваться схемой 5.4 а, а при измерении больших сопротивлений — схемой 5.4 б. При этом погрешность измерений, определяемая в первой схеме током Iv, а во второй — падением напряжения UА, будет невелика по сравнению с током Ix и напряжением Ux.
Ссылка на комментарий
Поделиться на других сайтах

В тех случаях, когда сопротивления приборов неизвестны и, следовательно, не могут быть учтены, нужно при измерении малых сопротивлений пользоваться схемой 5.4 а, а при измерении больших сопротивлений — схемой 5.4 б. При этом погрешность измерений, определяемая в первой схеме током Iv, а во второй — падением напряжения UА, будет невелика по сравнению с током Ix и напряжением Ux.

а как формулами описать? вот например для первой схеме Rx1=U1/I1 (как я понял это будет действительное значение сопротивления) а Rx=U1/(I1-U1/Rv) (Это будет измеренное значение), честно сказать путаюсь в действительных и измеряемых величинах, потом можно применить формулу абсолютной погрешности

дельтаRx1=(U1/(I1-U1/Rv))-(U1/I1) потом можно найти относительную погрешность сигма=дельтаRx1/(u1/I1). Так же со второй схемой. Потому что я читал что точность характеризует отношений 1/относительную погрешность. Ход моих мыслей правильный?? ивот все же не уверен как определил действительное значение и измеряемое.

Изменено пользователем Ivan5D
Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...

Народ!!! Пожалуйста помогите с задачкой!! Указатель отсчетного устройства омметра класса точности 4(в кружочке) с равномерной шкалой показывает 180 кОм. Чему равно измеряемое сопротивление, если диапазон измерений прибора составляет 200 кОм

Ссылка на комментарий
Поделиться на других сайтах
