По поводу систематической погрешности или смещения.





[Dom3n3c 148]

Здравствуйте, коллеги!

Подскажите пожалуйста методы и средства измерения:

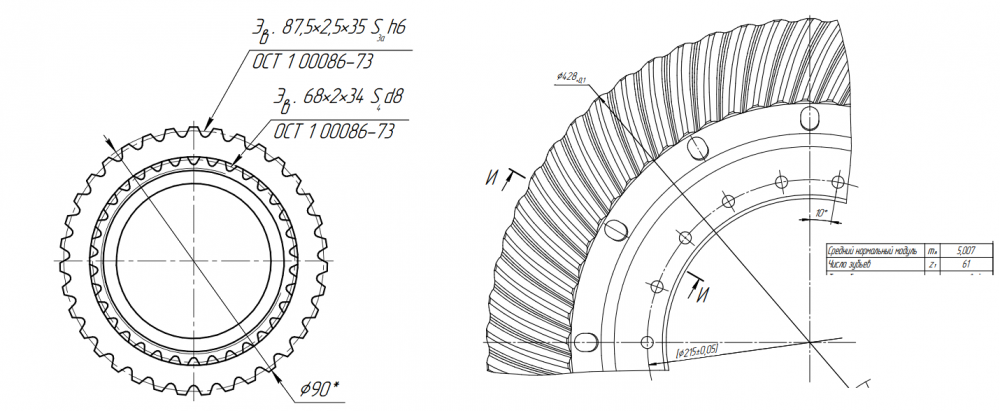

На рисунке слева: наружного диаметра колеса 90h6. Толщина зуба 3,925

На рисунке справа: наружного диаметра 428

[AtaVist 528]

6 часов назад, Dom3n3c сказал:

Здравствуйте, коллеги!

Подскажите пожалуйста методы и средства измерения:

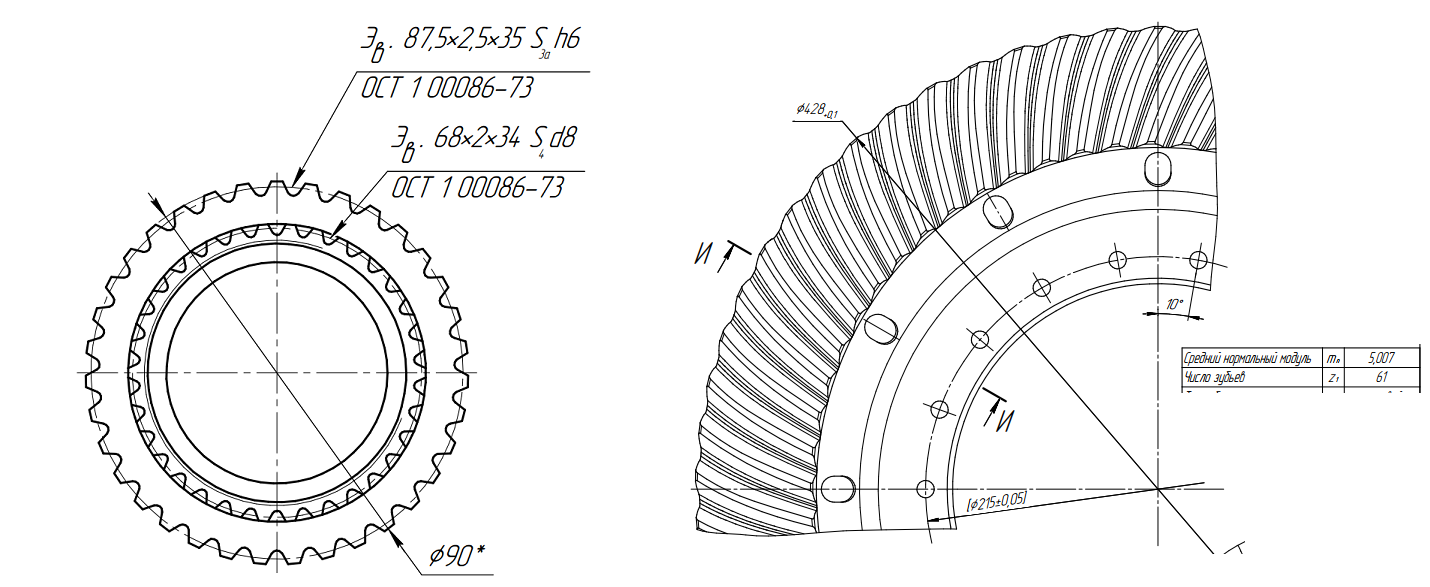

На рисунке слева: наружного диаметра колеса 90h6. Толщина зуба 3,925

На рисунке справа: наружного диаметра 428

Если память не изменяет приемка эвольвентных соединений по проходному калибру..

В остальном - микроскоп на просвет +  КИМ

[Dom3n3c 148]

9 часов назад, AtaVist сказал:

Если память не изменяет приемка эвольвентных соединений по проходному калибру..

боюсь, такие калибры только под заказ

[AtaVist 528]

7 минут назад, Dom3n3c сказал:

боюсь, такие калибры только под заказ

Мы как раз сейчас такие и делаем

Покупнину не нашли

[Dom3n3c 148]

7 минут назад, AtaVist сказал:

Мы как раз сейчас такие и делаем

Покупнину не нашли

Хм... Если серия, то это имеет смысл.

В другом случае, рассуждаю, что если есть возможность изготовить шлицевой калибр с точностью в 3-5 выше контролируемого изделия, значит, что и контролируемое изделие можно изготовить без применения соответствующего калибра. Как-то так

[AtaVist 528]

30 минут назад, Dom3n3c сказал:

Хм... Если серия, то это имеет смысл.

В другом случае, рассуждаю, что если есть возможность изготовить шлицевой калибр с точностью в 3-5 выше контролируемого изделия, значит, что и контролируемое изделие можно изготовить без применения соответствующего калибра. Как-то так

В системе вал-отверстие я еще могу понять что делать с валом, но отверстие предпочитаю все таки пробкой

Изготовить это одно, вопрос как принять..



[AtaVist 528]

58 минут назад, Dom3n3c сказал:

Хм... Если серия, то это имеет смысл.

В другом случае, рассуждаю, что если есть возможность изготовить шлицевой калибр с точностью в 3-5 выше контролируемого изделия, значит, что и контролируемое изделие можно изготовить без применения соответствующего калибра. Как-то так

Это ошибочные рассуждения.. Деталь и калибры зачастую делаются на разных типах станков, взаимосвязи здесь нет

Изменено 5 Августа 2021 пользователем AtaVist

[Dom3n3c 148]

1 минуту назад, AtaVist сказал:

о ошибочные рассуждения.. Деталь и калибры зачастую делаются на разных типах станков, взаимосвязи сдесь нет

Ну может быть. Опыта у меня в этом нет

[scbist 1825]

А если по аналогии с резьбой? Измерение среднего диаметра методом "проволочек"?

Размер 90 вообще со звездочкой.

[Dom3n3c 148]

10 минут назад, scbist сказал:

Размер 90 вообще со звездочкой.

ну этот размер нужно по идее вообще убрать, так как указаны параметры зубчатого колеса. Но его контролировать надо и причем по h6.

15 минут назад, scbist сказал:

Измерение среднего диаметра методом "проволочек"?

Не уверен, что можно по аналогии с резьбой, так как здесь окружность

[AtaVist 528]

4 часа назад, Dom3n3c сказал:

ну этот размер нужно по идее вообще убрать, так как указаны параметры зубчатого колеса. Но его контролировать надо и причем по h6.

Не уверен, что можно по аналогии с резьбой, так как здесь окружность

На всякий случай.. Если поставите на просвет то при контроле ширины впадины/толщины зуба построение на рабочих поверхностях нужно выбрать дугу, а не прямую.. Иначе черт знает что получится

[Dom3n3c 148]

25 минут назад, AtaVist сказал:

На всякий случай..

Спасибо за подсказку. Но к сожалению пока что нет такого оборудования

[metrolog61 15]

         Толщину зуба замерьте  штанген- или индикаторным зубомером в зависимости от допуска. Средний диаметр - по роликам , посмотрите на рисунке.

[Ника 1315]

7 часов назад, metrolog61 сказал:

         Толщину зуба замерьте  штанген- или индикаторным зубомером в зависимости от допуска. Средний диаметр - по роликам , посмотрите на рисунке.

Вроде бы вопрос стоял про наружный диаметр, при нечетном числе зубьев.

А толщину эвольвентного зуба тоже можно измерять штангензубомером или методом проволочек?

[scbist 1825]

1 час назад, Ника сказал:

методом проволочек?

Ой. Это камушек в мой огород?

[Эдуард_Котелька 1]

Народ, а чего спорить то? Всегда есть инструкции или технические характеристики, которые при необходимости стоит изучить. Я вот не вижу толку в споре))) У каждого все равно останется свое мнение и будут основываться на инструкции как всегда, ну немного на свой опыт.

[Логинов Владимир 897]

Не уверен в тему или нет, но вот



[Эдуард_Котелька 1]

21 час назад, Логинов Владимир сказал:

Не уверен в тему или нет, но вот



Возможно и оно. Тут нужно теперь модель посмотреть и сравнить или хотя бы схожие характеристики или нет. Чтобы было понятие. Но для информации все равно интересно было глянуть, вдруг пригодится в будущем.

[Dom3n3c 148]

В 07.08.2021 в 23:34, Эдуард_Котелька сказал:

Народ, а чего спорить то? Всегда есть инструкции или технические характеристики, которые при необходимости стоит изучить

Спасибо больше за совет. В следующий раз обязательно изучу инструкции и технические характеристики, прежде чем писать сюда. Вы абсолютно правы

[Dom3n3c 148]

В 06.08.2021 в 18:25, Ника сказал:

А толщину эвольвентного зуба тоже можно измерять штангензубомером

Так вроде штангензубомер как раз для этого и применяется

[Dom3n3c 148]

В 06.08.2021 в 11:14, metrolog61 сказал:

   Толщину зуба замерьте  штанген- или индикаторным зубомером в зависимости от допуска. Средний диаметр - по роликам , посмотрите на рисунке.

Не укажете ли источник этих формул?

А dm - Это диаметр вершин зубьев, получается?

Изменено 9 Августа 2021 пользователем Dom3n3c

[Ника 1315]

9 часов назад, Dom3n3c сказал:

А dm - Это диаметр вершин зубьев, получается?

Нет, это размер по проволочкам. По нему судят о делительном диаметре колеса/шестерни. К наружному размеру он отношения не имеет. Ну кроме когда зуб настолько провален, что скоба садится на наружный диаметр, а проволочки там болтаются как "... в проруби" ))
